Cầu thang cong bám cốt bê tông

QUÁ TRÌNH THI CÔNG CẦU THANG CONG BÁM CỐT BÊ TÔNG

Cầu thang cong bám cốt bê tông là hạng mục đòi hỏi sự phối hợp chặt chẽ giữa khảo sát hiện trạng, thiết kế hình học, gia công kết cấu thép và hoàn thiện tại công trình. Đặc biệt với công trình cải tạo hoặc phần bê tông đã được thi công trước, kết cấu thép phải được thiết kế dựa trên hiện trạng thực tế thay vì chỉ dựa vào bản vẽ ban đầu.

01. Tiếp nhận mặt bằng và khảo sát hiện trạng

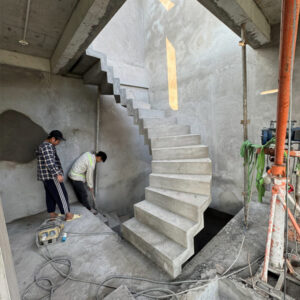

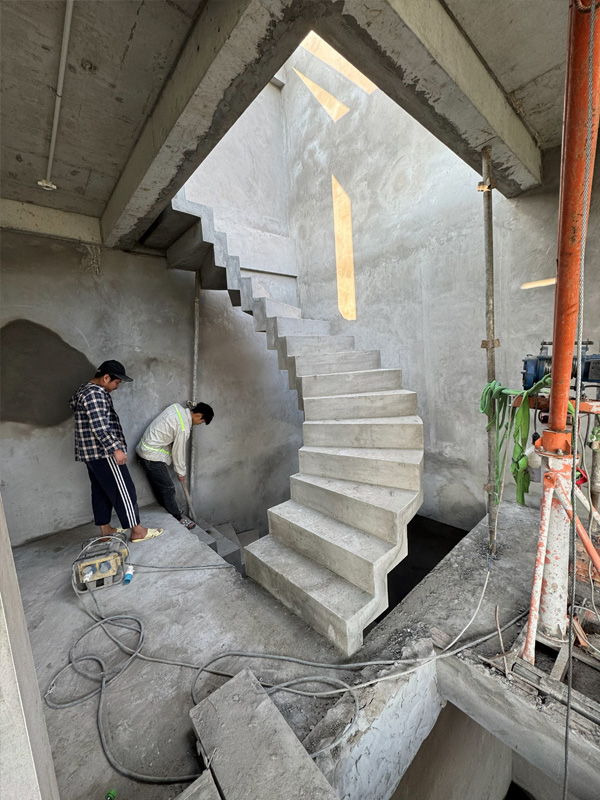

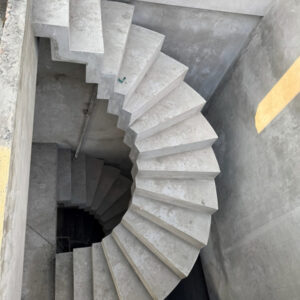

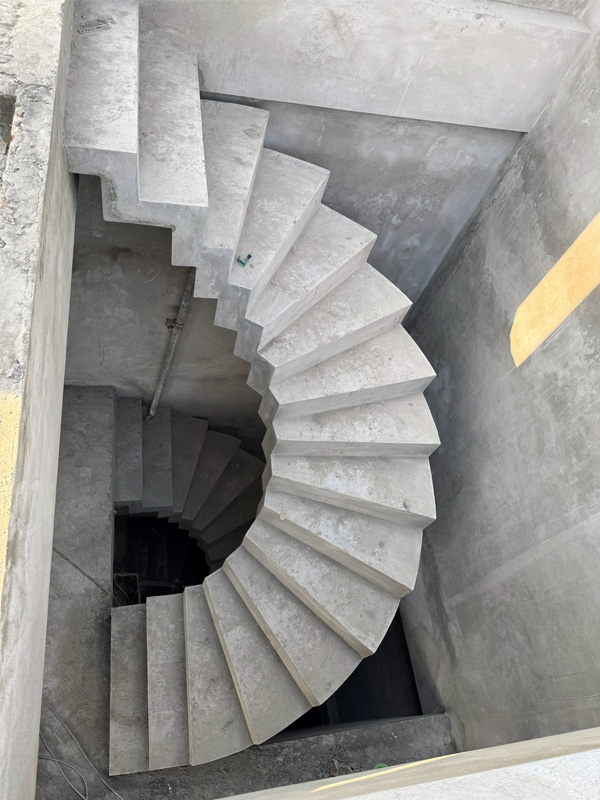

Quá trình bắt đầu bằng việc khảo sát trực tiếp phần cầu thang bê tông đã có tại công trình. Đội ngũ kỹ thuật tiến hành đo đạc kích thước, cao độ, bán kính cong, vị trí tiếp giáp sàn và kiểm tra những sai lệch thực tế của phần bê tông.

Đây là bước quan trọng bởi những sai số của kết cấu hiện trạng sẽ ảnh hưởng trực tiếp đến hình dáng và độ chính xác của lớp kết cấu thép hoàn thiện phía ngoài.

02. Đo đạc và dựng lại hiện trạng

Các thông số thu được tại công trình được sử dụng để dựng lại hình học cầu thang trên bản vẽ. Với những bề mặt cong phức tạp, việc xác định chính xác đường cong thực tế giúp hạn chế tối đa việc chỉnh sửa cấu kiện khi đưa đến công trường.

Từ dữ liệu này, A9 STEEL xác định hình dáng của phần thép bao quanh, vị trí liên kết và khoảng cách cần thiết để lớp hoàn thiện đạt được tỷ lệ mong muốn.

03. Thiết kế 3D và triển khai cấu kiện

Sau khi có dữ liệu hiện trạng, cầu thang được mô hình hóa trên bản vẽ 3D để kiểm soát tổng thể hình khối trước khi sản xuất.

Các chi tiết thép được phân chia thành từng cấu kiện phù hợp với điều kiện vận chuyển và lắp đặt. Bản vẽ sản xuất sau đó được triển khai với kích thước cụ thể cho từng chi tiết, tạo cơ sở cho quá trình gia công CNC tại xưởng.

04. Gia công CNC và tạo hình tại xưởng

Các cấu kiện được cắt CNC theo dữ liệu thiết kế, sau đó tiến hành uốn, tổ hợp và kiểm tra hình học.

Việc gia công phần lớn cấu kiện tại xưởng giúp kiểm soát tốt hơn độ chính xác của đường cong, vị trí liên kết và chất lượng bề mặt, đồng thời giảm đáng kể khối lượng gia công trực tiếp tại công trình.

05. Lắp dựng kết cấu thép tại hiện trường

Các cấu kiện sau khi hoàn thiện được vận chuyển đến công trình và lắp ráp theo trình tự đã tính toán.

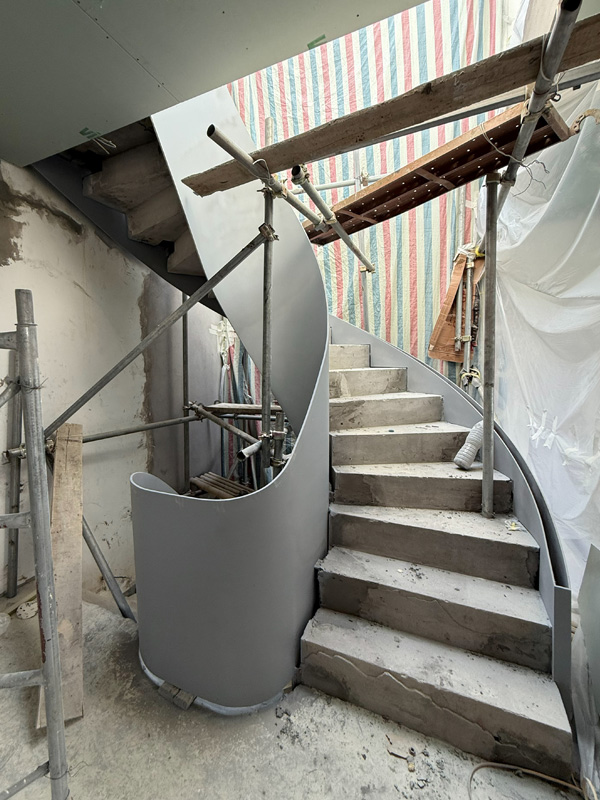

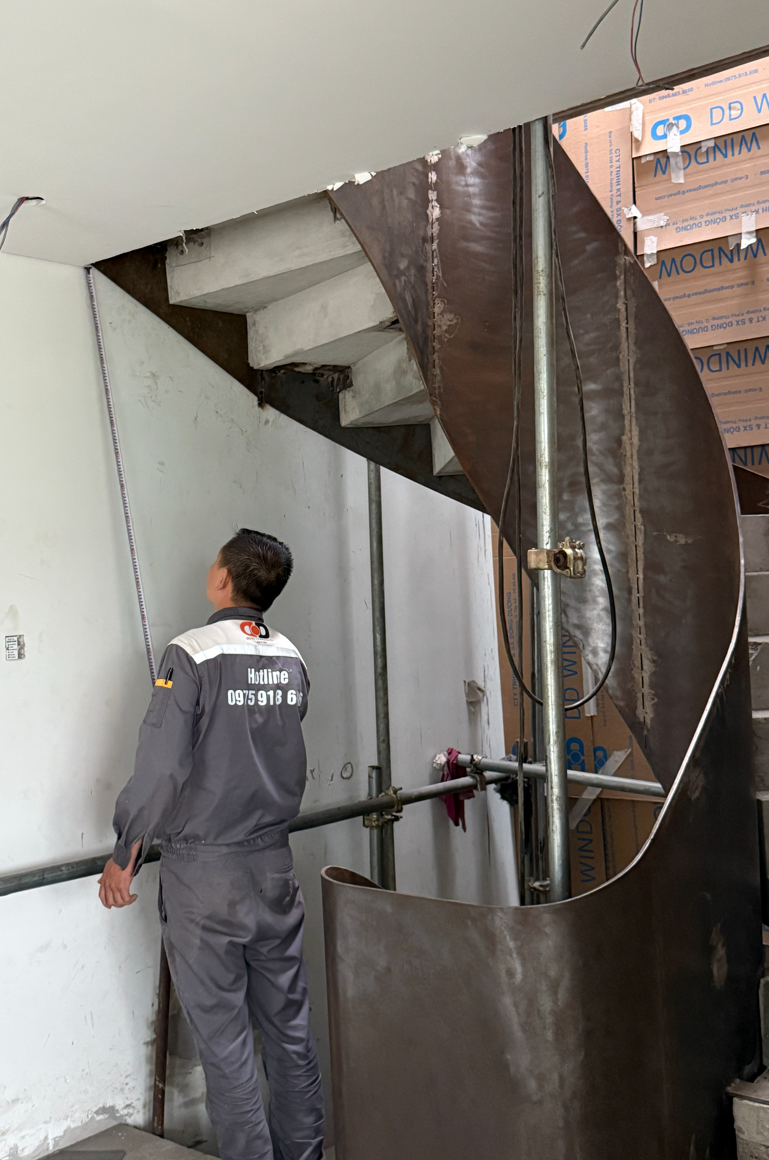

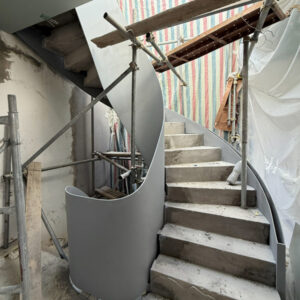

Kỹ thuật viên căn chỉnh từng phân đoạn theo cốt bê tông hiện hữu, kiểm tra liên tục bán kính cong, cao độ và vị trí tiếp giáp. Những điểm liên kết được xử lý để kết cấu thép bám theo hình học của cầu thang nhưng vẫn tạo thành một bề mặt liền mạch.

06. Căn chỉnh và hoàn thiện đường cong

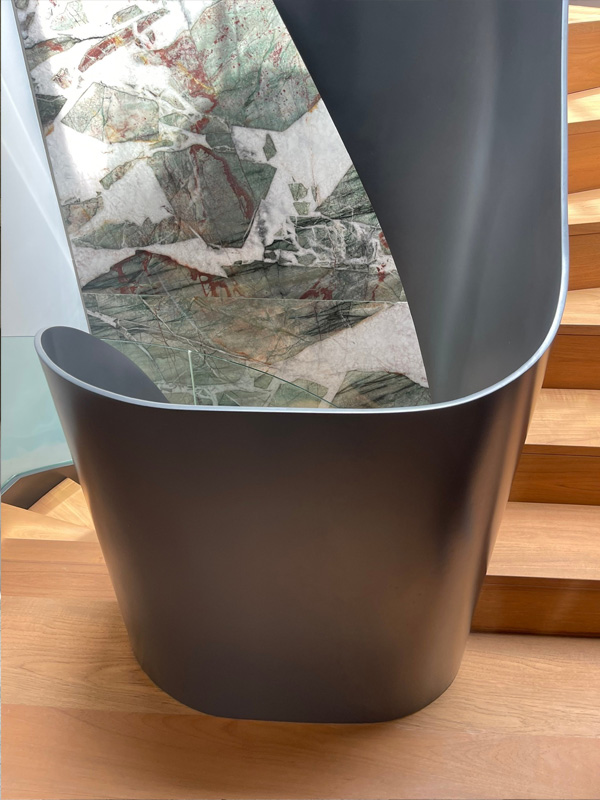

Sau khi kết cấu chính được cố định, toàn bộ đường cong được kiểm tra lại từ nhiều góc nhìn. Các mối nối được xử lý, bề mặt được làm phẳng và tinh chỉnh để giảm cảm giác phân đoạn giữa các cấu kiện.

Đây là công đoạn quyết định nhiều đến thẩm mỹ cuối cùng, đặc biệt với cầu thang cong có bề mặt thép lớn và liên tục.

07. Hoàn thiện bậc, lan can và bề mặt

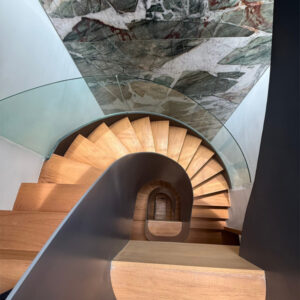

Sau khi phần thép đạt yêu cầu, các lớp hoàn thiện như bậc gỗ, lan can kính và bề mặt sơn được triển khai theo thiết kế.

Sự kết hợp giữa thép tạo hình, gỗ và kính giúp giảm cảm giác nặng của kết cấu, đồng thời làm nổi bật đường cong xuyên suốt của cầu thang.

08. Kiểm tra và bàn giao

Trước khi bàn giao, công trình được kiểm tra tổng thể về liên kết, bề mặt, các điểm tiếp giáp và chất lượng hoàn thiện.

Từ một cốt cầu thang bê tông thô ban đầu, quá trình đo đạc, thiết kế 3D, gia công CNC và lắp dựng chính xác giúp hình thành một hệ cầu thang cong hoàn chỉnh, trong đó kết cấu và lớp hoàn thiện được xử lý như một hình khối kiến trúc thống nhất.

A9 STEEL – Từ hiện trạng thực tế đến thiết kế, gia công và hoàn thiện chính xác theo từng công trình.
